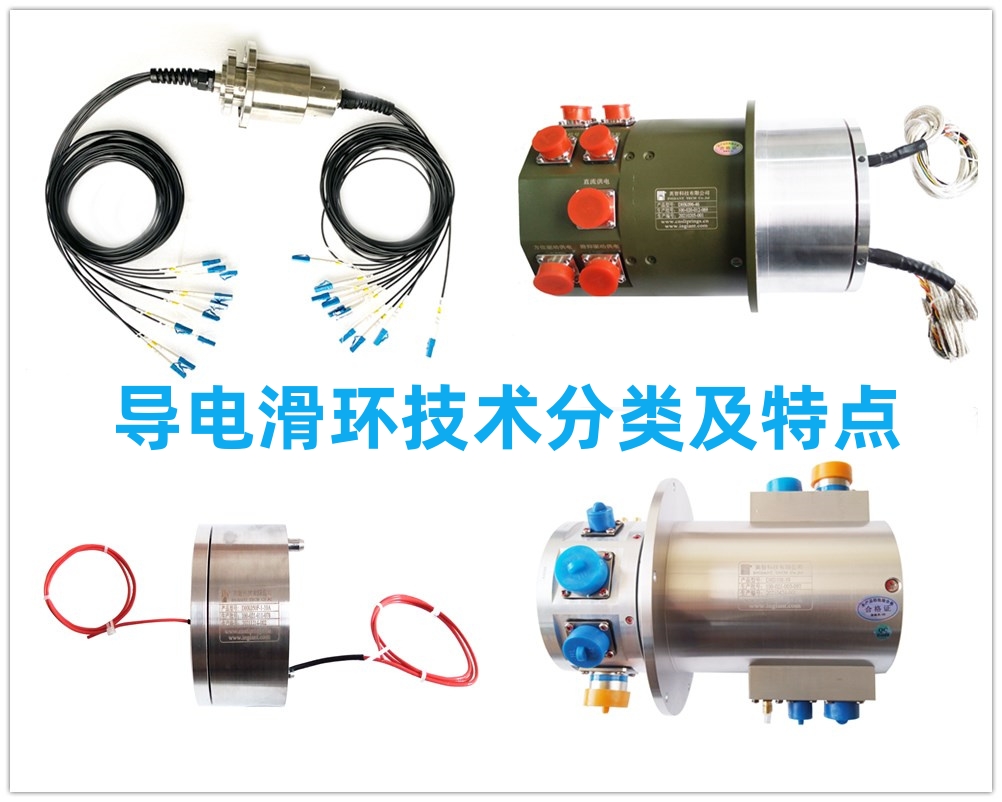

導電滑環(又稱旋轉接頭、集電環)是用于在旋轉部件與固定部件之間傳輸電力和信號的機電裝置。導電滑環技術分類及特點如下:
1. 傳統接觸式滑環
結構:通過金屬電刷(刷絲或碳刷)與導電環道的直接接觸實現傳輸。
材料:常用金合金、銀合金或銅合金,適合大電流和高可靠性場景。
特點:
優點:結構簡單、成本較低、支持大功率(電流可達千安級)。
缺點:接觸磨損導致壽命有限(通常數百萬轉),需定期維護。
應用:工業設備、風力發電機、雷達等。
2. 非接觸式滑環
技術原理:利用電磁感應(電感耦合)或電容耦合傳輸能量/信號,無物理接觸。
特點:
優點:無磨損、壽命長(理論上無限)、適合高速旋轉(數萬轉/分鐘)。
缺點:傳輸容量較低,成本高,易受電磁干擾(EMI)。
應用:精密儀器、高速旋轉設備(如離心機)。
3. 光纖滑環(FORJ, Fiber Optic Rotary Joint)
技術原理:通過光學通道傳輸光信號,替代傳統電信號。
特點:
優點:無電磁干擾、帶寬高(支持高速通信)、無接觸磨損。
缺點:成本極高,安裝復雜,僅限光信號傳輸。
應用:醫療CT機、軍事雷達、衛星通信。
4. 氣液滑環
功能:傳輸氣體或液體介質(如壓縮空氣、液壓油)。
特點:
優點:集成電/氣/液多通道,滿足復雜需求。
缺點:密封要求高,結構復雜,維護難度大。
應用:液壓機械臂、半導體加工設備。
5. 特殊技術類型
貴金屬滑環:采用金、鉑等貴金屬觸點,耐腐蝕、低電阻,用于航天、醫療等高可靠性領域。
分體式滑環:模塊化設計,便于維護和更換,但接觸穩定性略低。
高頻滑環:優化高頻信號傳輸(如射頻、微波),阻抗匹配要求嚴格。
導電滑環選型關鍵點
電流/功率:大電流選接觸式,小功率可選非接觸式。
壽命需求:長期免維護選非接觸或光纖滑環。
信號類型:高頻/光信號需專用滑環。
環境適應性:高濕度/腐蝕環境需貴金屬或密封設計。
通過合理選型,導電滑環可廣泛應用于機器人、能源設備、航空航天等領域,實現穩定旋轉傳輸。如需了解更多導電滑環,請聯系滑環廠家九江英智科技有限公司。
